ホームページ / ブログ / ナイロン生地とポリエステル生地の見分け方

ナイロン生地とポリエステル生地の見分け方

数ブラウズ：0 著者：パミーナ公開された： 05-21-2024 起源：pamina

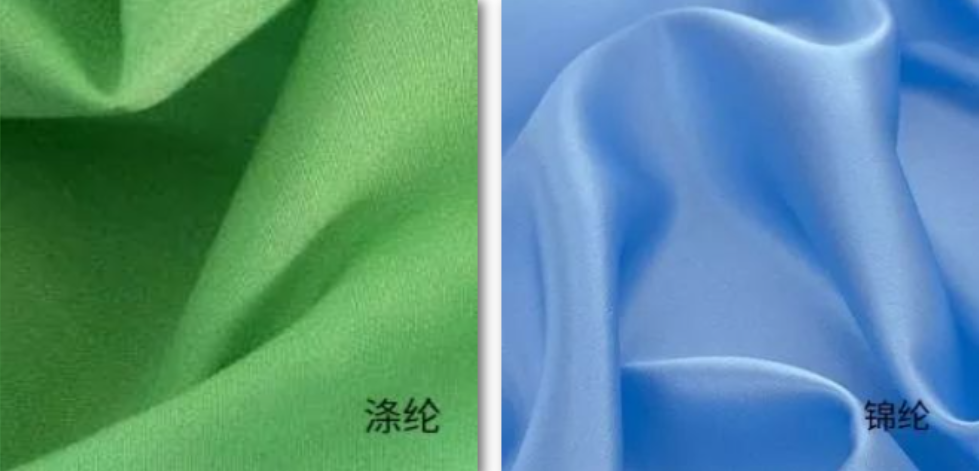

1716275550769

パート 1: ポリエステル

PET（ポリエチレンテレフタレート）としても知られるポリエステルは、優れた通気性と吸湿発散性が特徴です。酸やアルカリにも強く、耐紫外線性にも優れています。75D、150D、300D、600D、1200D、1800D など、75D の倍数の生地は通常ポリエステルです。ポリエステル生地の表面は、一般にナイロンに比べて鈍くてザラザラしています。

1716276036411

パート 2: ナイロン

ポリアミド繊維としても知られるナイロンは、高強度、高い耐摩耗性、優れた耐薬品性、変形や老化に対する優れた回復力で知られています。ただし、比較的硬めの感触です。有名ブランドとしてはPERTEXやCORDURAなどが挙げられます。70D、210D、420D、840D、1680D など、70D の倍数の生地は通常ナイロンでできています。ナイロン生地はポリエステルに比べて光沢があり、滑らかな手触りが特徴です。

1716276058658

ポリエステルとナイロンの比較

一般的にナイロンの方が伸縮性に優れています。中性染料または酸性染料を使用して100℃の温度で染色できます。ポリエステルに比べて耐熱性は劣りますが、強度に優れ、毛玉になりにくい素材です。ナイロンは 130°C の温度 (高温高圧) で染色され、通常はヒートセット法を使用して 200°C 以下で焼き付けられます。

ポリエステルの最大の特徴は、優れた安定性です。衣類に少量のポリエステルを加えると、しわになりにくく、形状を保持しやすくなります。ただし、静電気が発生しやすく、毛玉ができやすい性質があります。それにもかかわらず、これらの欠点は、最新の改良されたポリエステルの変種では軽減されています。

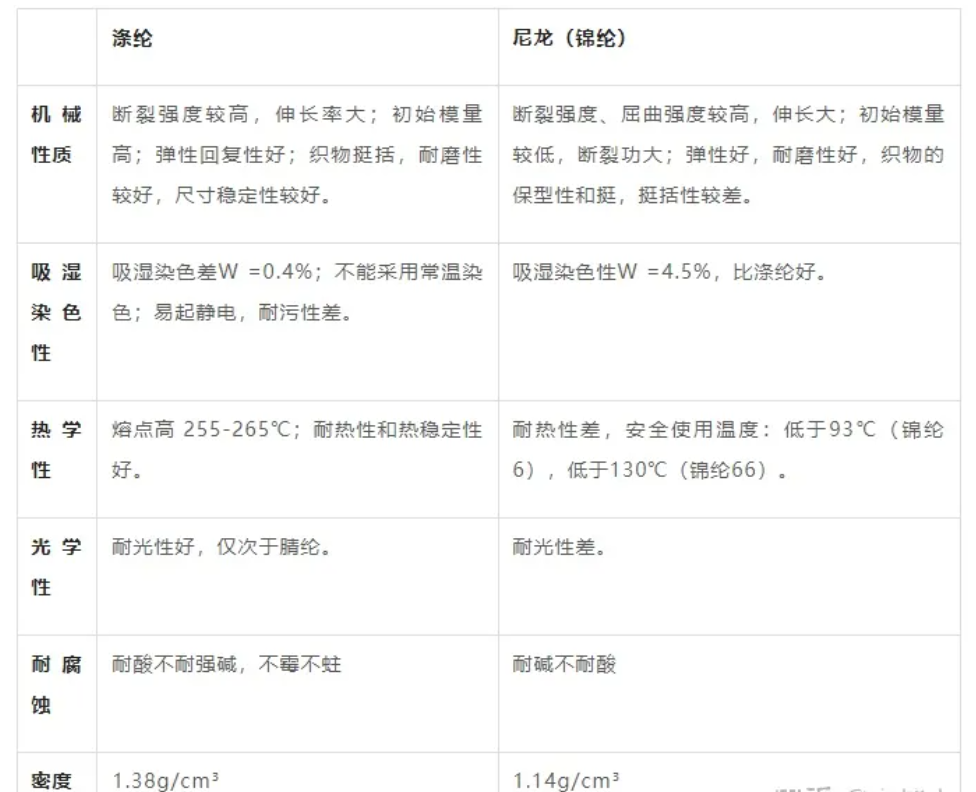

1716276086748

物理的特性

一般的にバッグにはナイロンオックスフォード生地が使われます。2つの素材は手触りが異なり、ポリエステルはザラザラとした感触、ナイロンは滑らかな感触を持っています。さらに、爪で生地を引っ掻いても構いません。目立つ跡が残っている場合は、それはポリエステルです。跡が目立たなければナイロンです。ただし、この方法は、2 つを区別するための燃焼テストほど単純で信頼性がありません。

化学的特性

ナイロンとポリエステルを区別する最も簡単な方法は燃焼試験です。ポリエステルは濃い黒煙が発生しますが、ナイロンは白煙が発生します。さらに、燃焼後に残る残留物も異なります。ポリエステルは押すと崩れますが、ナイロンはプラスチックのような残留物を形成します。コスト面で見ると、ナイロンはポリエステルに比べて約2倍高価です。

ナイロン: 炎に近づくと急速に収縮し、白い接着剤のような物質に溶けます。炎を出さずに、燃焼すると溶けて滴り、泡が立ちます。火から離れると燃え続けるのが難しく、セロリのような臭いが発生します。冷却された残留物は、薄茶色の、粉砕するのが難しい溶融物質です。
ポリエステル：発火しやすく、火の近くで溶けたり縮んだりします。燃焼すると溶けて黒い煙と黄色い炎が発生し、甘い香りを放ちます。灰は黒褐色の硬い塊で、指で押すと簡単に崩れます。

パフォーマンスの違い

簡単に言えば、ナイロンはいくつかの点でポリエステルよりも優れていますが、高価でもあります。ナイロン製品はポリエステル製品に比べ、耐摩耗性、引張強度、色堅牢度、光沢に優れています。さらに、ナイロンは永久的なしわになりにくいです。

ポリエステル製の生地とナイロン製の生地の主な違いは次のとおりです。

1. 価格: ナイロンは一般にポリエステルの約 2 倍高価です。

2. 質感：ナイロンはポリエステルよりも滑らかで柔らかいです。

3. 耐摩耗性: ナイロンとポリエステルはどちらも同様のレベルの耐摩耗性を持っています。

4. 伸縮性：ナイロンにはわずかな伸縮性がありますが、ポリエステルには伸縮性がありません。

5.染色の難しさ：ナイロンはポリエステルに比べて染色が困難です。

材料関連の指数:

D: デニール、織物繊維の密度を測定するために使用される単位。9,000 メートルの繊維の重量をグラム単位で示します (つまり、デニールが低いほど、繊維は細くなります)。式は D = G/L * 9000 です。ここで、G は繊維の重量、L は繊維の長さです。バックパックの生地の材料の強度を測定するために一般的に使用され、450D と 500D が一般的な評価です。500D より高い評価の素材は通常、バックパックの底などの摩耗しやすい部分に使用されます。

T: 「T」と略されるテックスは、織物繊維の密度を測定するために使用される単位で、標準水分率における 1,000 メートルの繊維または糸の重量をグラム単位で示します。式は T = G/L * 1000 です。ここで、G は繊維の重量、L は繊維の長さです。

TX = 防縮処理。RS = 引裂抵抗。N = ナイロン;P = ポリエステル繊維

TXN 1000: クライミング専用のバックパックや大型バックパックの摩擦を受けやすい部分に使用される、非常に強力で耐久性があり、耐摩耗性に優れた生地です。

TXN 500: 防縮加工されたナイロン繊維で作られた生地で、登山トレッキングや軽量バックパックに使用されます。

RSN 500 GRID: TXN 500 と黒色の耐引裂性繊維を交織で組み合わせた生地。

RSN 500: ナイロン繊維で織られた生地で、引き裂きに強い構造と同様です。

TXP 900: 900 デニールのポリエステル繊維で作られた生地。トレッキングや小型から中型のバックパックで摩耗しやすい部分に使用されます。

TXP 600: 優れた感触と品質で知られる、耐久性に優れたポリエステル繊維で作られた生地。

RSP 600: 引き裂き耐性のあるファイバー構造を備えた TXP 600 の改良版。

SRN 420: 引裂き耐性を備えた面積の小さいナイロン生地で、テクニカルバックパックの生地の強度を高め、重量を軽減するために使用されます。

SRN 210: 耐引裂性を備えた面積の小さいナイロン生地で、重量を軽減するために中型から大型のバックパックに使用されます。

MNP420：メタリックな外観を持つ繊維織物。1680 NYLON：トラベルバッグによく使われる丈夫な生地。
